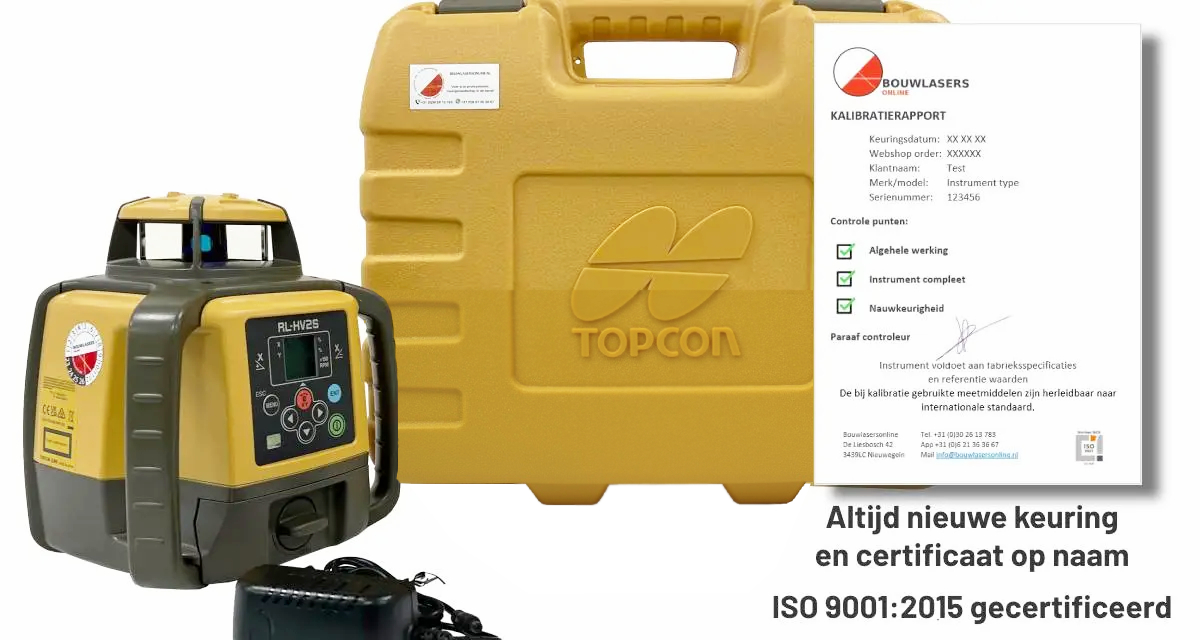

Topcon RL-HV2S

Topcon RL-HV2S volautomatische dubbel afschotlaser

Met snelle zelf nivellerende motoren om te zorgen dat u nauwkeurig werkt, ± 15% dubbel afschot mogelijkheid, volledig op afstand bedienbaar dankzij de gratis Laser manager app op Android en IOS. Van afschot wijzigingen, menu-instellingen selecteren, de operationele status controleert en zelfs de levensduur van de batterij verifieert, alles zonder de laser aan te raken. De laser heeft een achtergrondscherm met hoog contrast dat is ontworpen om leesbaar te zijn in alle weersomstandigheden. De Topcon RL-HV2S is geschikt voor machinebesturing en beschikt over een Blinderingsfunctie, hiermee kan de laserstraal in bepaalde kwadranten worden uitgeschakeld om interferentie van weerspiegeling te voorkomen. Topcon heeft de RL-HV2S geïntroduceerd als opvolger van de bekende RL-SV2S en roteert mer 300 of 600 RPM. Dit betekent dat u de laser net als de RL-SV2S kunt gebruiken voor bouw- en interieuropdrachten waar u een laser nodig hebt voor horizontale, enkele helling, dubbele helling of verticale toepassingen. De RL-HV2S heeft ook een maskermodus, deze functie stelt je in staat om de laserstraal aan één of zelfs meerdere zijden van de laser uit te zetten. Dat is handig, want zo wordt de straal alleen daar uitgezonden waar een referentiehoogten nodig is. Hiermee worden problemen van hinderlijke reflecties door ruiten ook voorkomen.

De mobiele app “Laser Manager”

Met Laser Manager, de nieuwe mobiele app voor Android en IOS, kunnen de laser functies rechtstreeks vanaf je eigen smartphone worden bediend, zoals:

• Instellen van het afschot
• Blindeer functie in of uitschapelen
• Toerental regelen
• Batterijstatus controleren
• en meer

Met deze nieuwe functie kunt u de laser sneller instellen.

Ontvanger gebruik:

Bij de Topcon kan gekozen worden welke ontvanger bij geleverd moet worden of geen ontvanger, met ontvanger wordt een werkgebied van maximaal 300 m gerealiseerd. De standaard ontvanger is de Topcon LS-80X er kan ook gekozen worden voor de luxe LS-100D mm ontvanger. De Topcon LS-80X heeft een akoestisch signaal welke in 3 niveaus in is te stellen; luid, zacht en uit, de gevoeligheid/nauwkeurigheid van de ontvanger is in te stellen in 2 nauwkeurigheden; fijn ± 1 mm voor bijvoorbeeld vloeren en grof ± 2 mm voor bijvoorbeeld een zandbed. De Topcon LS-80X wordt standaard geleverd met een kunststof baakklem. De LS-100D is een luxere ontvanger met een groter ontvangst bereik en mm weergave in het scherm. Zo kan er direct afgelezen worden hoeveel mm het verschil is t.o.v. de referentiehoogte, zonder de ontvanger op de baak heen en weer te hoeven schuiven. Het akoestisch signaal van de LS-100D is in 3 niveaus in is te stellen; luid, zacht en uit, de gevoeligheid/nauwkeurigheid van de ontvanger is in te stellen in 2 nauwkeurigheden; fijn ± 1 mm voor bijvoorbeeld vloeren en grof ± 5 mm voor bijvoorbeeld een zandbed. De LS-100D wordt standaard geleverd met een robuuste kunststof baakklem.

Afschot berekenen:

Afschot is een maat om de steilheid van een hellend vlak weer te geven. Het afschot of de hellingsgraad wordt uitgedrukt in percentages (%). Er wordt daarom ook wel gesproken van het stijgingspercentage (S). Het afschot of de hellingsgraad van een talud, op- en afrit, weiland of autoweg is gelijk aan het hoogteverschil (ΔH) gedeeld door de horizontale afstand (L) maal 100%. Het afschot of de hellingsgraad van 5,0% beduidt dat tussen vertrek en eindpunt de weg 5 meter hoger ligt per 100 meter horizontaal afgelegde weg. De formule S = (ΔH / L) × 100% kan op afschot berekeningen toegepast worden. Let wel op bij het delen van ΔH en L dat er gedeeld wordt door dezelfde eenheid, dus m door m delen niet cm door m!

Voorbeeld: Een rioolbuis moet bijv een afschot hebben van -10 mm/m (omgerekend naar m/m), dit is gelijk aan -1m (ΔH) per 100m (L) het afschot (S) wat op de laser ingesteld dient te worden is (-1m/100m) x 100% = -1,0%
