Topcon RL-200 2S

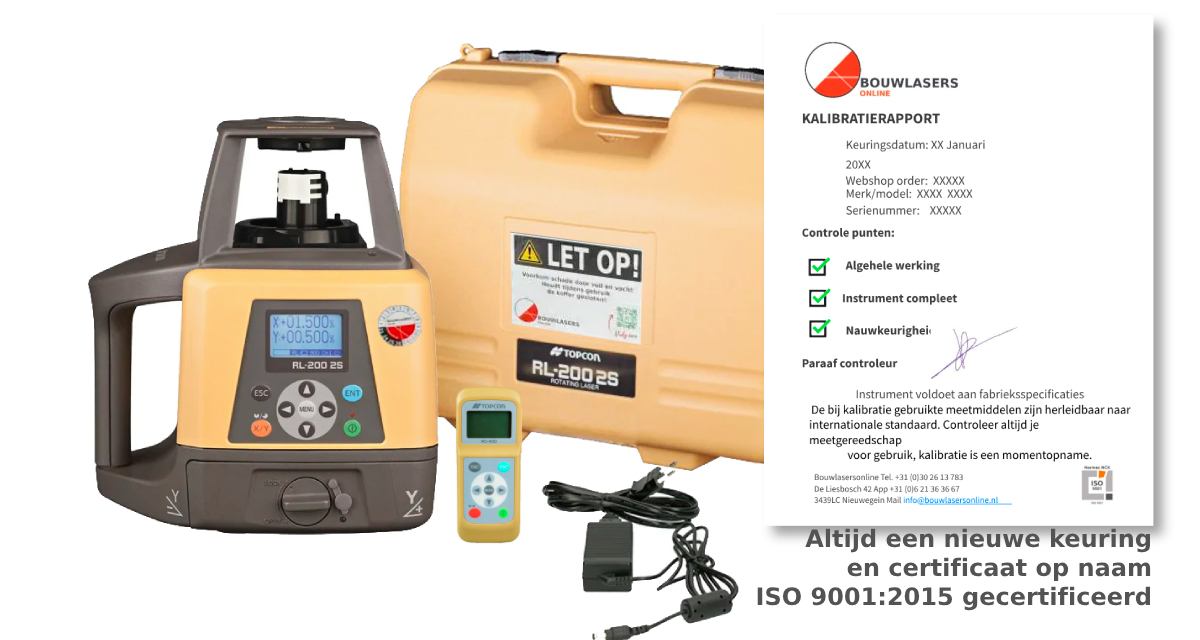

Topcon RL-200 2S volautomatische dubbel afschotlaser

Nauwkeurigheid van de juiste kwaliteit, elektronische tilt bewaking, herhalingsnauwkeurigheid van 3,5 boogseconden en instelbare rotatiesnelheid tot 900 RPM. Met de Topcon RL-200 2S laser met dubbele helling, kiest u kunt er zeker van zijn dat deze laserapparaten de kracht en nauwkeurigheid hebben voor al uw afschot en machinebesturingsklussen. De RL-200 2S heeft ook een maskermodus, deze functie stelt je in staat om de laserstraal aan één of zelfs meerdere zijden van de laser uit te zetten. Dat is handig, want zo wordt de straal alleen daar uitgezonden waar een referentiehoogten nodig is. Hiermee worden problemen van hinderlijke reflecties door ruiten ook voorkomen.

Ontvanger gebruik:

Bij de Topcon RL-200 2S worden standaard geleverd met de Topcon LS-80X long range ontvanger welke een werkgebied van maximaal 1.100 m realiseert. De Topcon LS-80X heeft een akoestisch signaal welke in 3 niveaus in is te stellen; luid, zacht en uit, de gevoeligheid/nauwkeurigheid van de ontvanger is in te stellen in 2 nauwkeurigheden; fijn ± 1 mm voor bijvoorbeeld vloeren en grof ± 2 mm voor bijvoorbeeld een zandbed. De Topcon LS-80X wordt standaard geleverd met een kunststof baakklem.

Afschot berekenen:

Afschot is een maat om de steilheid van een hellend vlak weer te geven. Het afschot of de hellingsgraad wordt uitgedrukt in percentages (%). Er wordt daarom ook wel gesproken van het stijgingspercentage (S). Het afschot of de hellingsgraad van een talud, op- en afrit, weiland of autoweg is gelijk aan het hoogteverschil (ΔH) gedeeld door de horizontale afstand (L) maal 100%. Het afschot of de hellingsgraad van 5,0% beduidt dat tussen vertrek en eindpunt de weg 5 meter hoger ligt per 100 meter horizontaal afgelegde weg. De formule S = (ΔH / L) × 100% kan op afschot berekeningen toegepast worden. Let wel op bij het delen van ΔH en L dat er gedeeld wordt door dezelfde eenheid, dus m door m delen niet cm door m!

Voorbeeld: Een rioolbuis moet bijv. een afschot hebben van -10 mm/m (omgerekend naar m/m), dit is gelijk aan -1m (ΔH) per 100m (L) het afschot (S) wat op de laser ingesteld dient te worden is (-1m/100m) x 100% = -1,0%

RC-400 afstandsbediening:

De Topcon RL-200 2S wordt standaard geleverd met de RC-400 radio-afstandsbediening met volledige functionaliteit. De RC-400 is voorzien van dezelfde display en knoppen als de laser die u volledige controle geeft wanneer u niet bij de laser bent, van afschot wijzigingen, menu-instellingen selecteren, de operationele status controleert en zelfs de levensduur van de batterij verifieert, alles zonder de laser aan te raken. Zowel de laser als de afstandsbediening hebben een achtergrondscherm met hoog contrast dat is ontworpen om gemakkelijk leesbaar te zijn in alle weersomstandigheden. De Topcon RL-200 2S is geschikt voor machinebesturing met een rotatie snelheid van 900 RPM. En beschikt over een Blinderingsfunctie, hiermee kan, om interferentie van weerspiegeling te voorkomende laserstraal in bepaalde kwadranten worden uitgeschakeld.
