Spectra UL633N

Spectra UL-633N dubbel afschot en rioollaser in één met Grade matching en PlaneLock functie

De UL-633N  all-in-one laser profiteert van alle kennis van Spectra en is geschikt voor alle toepassingen, snel, accuraat en professioneel. Deze universele laser kan nauwkeurige automatische as uitlijnen op twee gewenste punten zonder de ontvangers 90 graden loodrecht te positioneren. Hierdoor kunnen aannemers gemakkelijk dubbel afschot instellen voor toepassingen zoals hellingswerken op bv. sportvelden, parkeerterreinen, tennisbanen en opritten. Doordat de UL-633N all-in-one laser tegelijkertijd met twee ontvangers kan werken is het mogelijk de laser automatisch een helling in 2 assen in te stellen m.b.v. de Grade Match modus. Op locaties waar maximale nauwkeurigheid en stabiliteit is vereist zoals; start- en landingsbanen op luchthavens, kunnen hoogte nauwkeurig worden beveiligd met behulp van de automatische Dual Axis PlaneLock-functie. Deze eigenschap vergrendelt en onderhoudt het laserreferentievlak naar de twee ontvangers die op bestaande hoogteligging zijn geplaatst, waardoor drift of mogelijke fouten veroorzaakt door trillingen of temperatuurveranderingen worden geëlimineerd. De UL-633N  is ook een echte rioollaser waarbij ook het afschot automatisch in een hellingspercentage is in te stellen. De loodstraal wordt veranderd in een draaiende waaier straal, welke wordt gedetecteerd door de Spot Finder SF601. De UL-633N  all-in-one laser kan de loodstraal automatisch uitlijnen met de Spot Finder, ongeacht of dat deze op dezelfde hoogte staat. Het meten van een hellingwaarde via een bestaande buis of een open geul kan ook snel en eenvoudig worden gedaan in de automatische Spot Match-modus. Het activeren van de SpotLock-modus zorgt ervoor dat de UL633N de loodstraal vergrendelt op de Spot Finder en automatisch vasthoudt in de gewenste richting of op een hoog punt, waardoor een precieze uitlijning wordt geboden. De UL633N bevat een volwaardige gecombineerde radio- en infrarood afstandsbediening RC603, met een op de achtergrond verlicht, intuïtief grafisch display. Aannemers kunnen zelfs vanuit de cabine tot 100 m van de laser alles doen met de afstandsbediening. De mogelijkheid om op afstand wijzigingen aan te brengen in de helling kan de instellingen voor tijd en snelheid aanzienlijk verminderen. Dankzij het robuuste ontwerp kan de UL633N tegen een stootje, de laser beschikt ook over IP67 vocht- en stofafdichtingen om de moeilijke bouwomgeving aan te kunnen. De UL633N heeft ook een maskermodus, deze functie stelt je in staat om de laserstraal aan één of zelfs meerdere zijden van de laser uit te zetten. Dat is handig, want zo wordt de straal alleen daar uitgezonden waar een referentiehoogten nodig is. Hiermee worden problemen van hinderlijke reflecties door ruiten ook voorkomen.

Spectra Grade matching:

De UL633 laser heeft de functie “Grade Matching”, wat erg handig is voor drainage. Grade Matching kan worden gedaan m.b.v. de meegeleverde Spectra HL760 laserontvangers en afstandsbediening. De UL633 all-in-one laser zoekt de laserontvangers die op een vooraf ingestelde hoogte staat. Een radioverbinding tussen beide zorgt ervoor dat de laser op de gewenste helling wordt ingesteld. Dit is veel sneller en nauwkeuriger dan om te proberen de laser handmatig op de gewenste helling in te stellen.

Spectra Planelock:

De PlaneLock-functie kan met de optionele afstandsbediening RC602N en de HL760 wordt gebruikt. Met de PlaneLock functie wordt het laservlak van de UL633 all-in-one laser automatisch vergrendeld op een bestaande horizontale hoogte of biedt een snelle automatische verticale uitlijning die alle afwijkingen of de mogelijkheid van fouten, als gevolg van onjuiste instellingen, elimineert.

HL760 handontvanger & RC602N afstandsbediening:

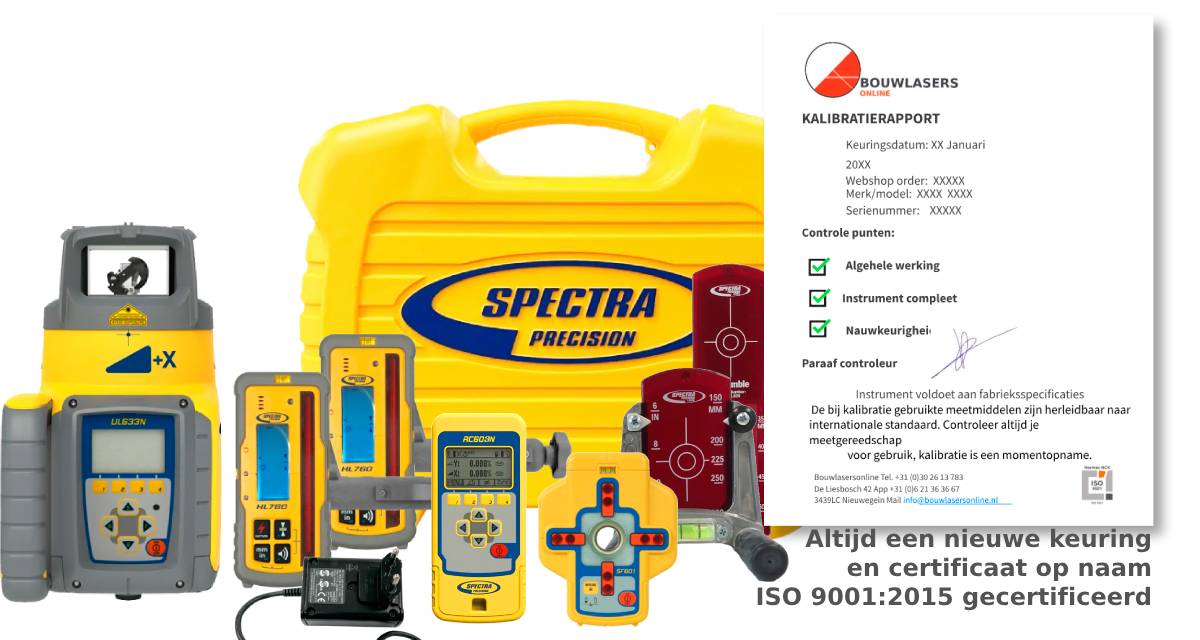

De Spectra UL633 all-in-one laser wordt standaard geleverd met de 2 Spectra HL760 handontvangers en RC602N afstandsbediening. Samen is de Spectra HL760 en UL633 all-in-one laser te gebruiken tot een afstand van 400m wat een werkgebied oplevert van 800m. De Spectra HL760 heeft een akoestisch signaal, welke in niveaus in is te stellen; Zeer luid, luid, zacht en uit, de gevoeligheid/nauwkeurigheid van de ontvanger is in te stellen in 6 nauwkeurigheden; fijn ± 0,1 mm, 0,5 mm en 1,0 mm voor bijvoorbeeld vloeren en grof ± 2,0 mm, 5 mm en 10,0 mm voor bijvoorbeeld een zandbed. De Spectra HL760 wordt standaard geleverd met een kunststof baakklem. D.m.v. de mm weergave kan er direct afgelezen worden hoeveel mm het verschil is t.o.v. de referentiehoogte, zonder de ontvanger op de baak heen en weer te hoeven schuiven.  I.c.m. met de Spectra HL760 en RC602N afstandsbediening wordt het mogelijk de PlaneLock en Gradematch functie te benutten. Zowel de HL760 als de RC602N dienen de bij de eerste keer ingebruikname gekoppeld te worden aan de laser met de “Fingerprint functie. Hierdoor reageert de laser niet per ongeluk op een andere afstandsbediening of de PlaneLock en Gradematch functie van een andere ontvanger.

Afschot berekenen:

Afschot is een maat om de steilheid van een hellend vlak weer te geven. Het afschot of de hellingsgraad wordt uitgedrukt in percentages (%). Er wordt daarom ook wel gesproken van het stijgingspercentage (S). Het afschot of de hellingsgraad van een talut, op- en afrit, weiland of autoweg is gelijk aan het hoogteverschil (ΔH) gedeeld door de horizontale afstand (L) maal 100%. Het afschot of de hellingsgraad van 5,0% beduidt dat tussen vertrek en eindpunt de weg 5 meter hoger ligt per 100 meter horizontaal afgelegde weg. De formule S = (ΔH / L) × 100% kan op afschot berekeningen toegepast worden. !Let wel op bij het delen van ΔH en L dat er gedeeld wordt door dezelfde eenheid, dus m door m delen niet cm door m!

Een voorbeeld: Een rioolbuis moet bijv een afschot hebben van -10 mm/m (omgerekend naar m/m), dit is gelijk aan -1m (ΔH) per 100m (L) het afschot (S) wat op de laser ingesteld dient te worden is (-1m/100m) x 100% = -1,0%
