Spectra DG813

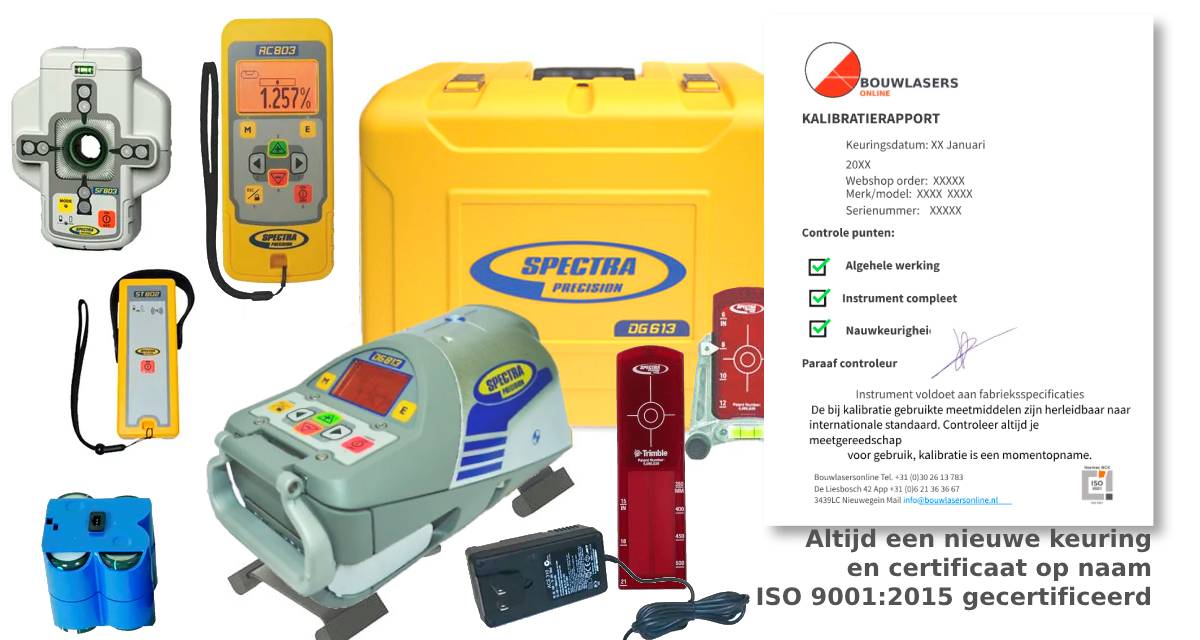

Spectra DG-813 “De Rioollaser”

Compact en krachtig. De Spectra Precision DG813 lijnlaser is gebouwd voor efficiëntie, nauwkeurigheid en betrouwbaarheid bij het leggen van rioolbuizen. De lengte van de Spectra DG813 is verkleind om het gemakkelijker te maken om de lasers op te stellen op plaatsen met weinig ruimte bijv. in een kolk. De Spectra DG813 heeft een afschotbereik van -12% tot + 40% en is volledig zelfnivellerend over het hele gebied. Zelfs de dwars as wordt volledig gecompenseerd – wat zorgt voor een snelle opstelling, de laser stelt zichzelf horizontaal ook als deze scheef staat. De Spectra DG813 werken over een afstand van 150 m en biedt volledige bediening in één opstelling tussen kolken. Op de grote grafische gebruikersinterface display kan gemakkelijk worden gezien als de laser zich in een kolk bevindt. Alle functies zijn beschikbaar via dit grafisch menu welke het eenvoudig en gemakkelijk te gebruiken maakt, ook betekent dat de kennis eenvoudig kan worden overgedragen aan iedereen in uw team met weinig of geen training. De Spectra DG813 heeft geavanceerde functies die het instellen en gebruiken ervan eenvoudiger en nauwkeuriger maken: Met de functie Lijn instellen/controleren van beide rioollasers kan de straal tot 100% buiten de sleuf worden gebracht voor snelle configuratie of controle. De laserstraal uit de sleuf omhoog brengen naar een bovengrondse markering scheelt tijd — in plaats van de uitgraving off line te moeten verplaatsen tijdens configuratie van de pijplaser kunt u gewoon doorgaan met het werk. Met de functie “Line scan” gaat de straal snel vegen (links en rechts) en kan op het doelwit worden gestopt in de positie van de bulls-eye met behulp van de afstandsbediening. Lijnwaarschuwing wordt automatisch geactiveerd zodra het cijfer en de uitlijning zijn ingesteld, waardoor de gebruiker wordt gewaarschuwd als de opstelling is verstoord, waardoor kostbare fouten worden voorkomen en opnieuw wordt gewerkt. De Spectra DG813 heeft een heldere straal die gemakkelijk in de buis kan worden gespot en die wordt verbeterd met het gepatenteerde doel dat de straal naar boven buigt, waardoor hij gemakkelijk te zien is wanneer hij naar de rioolbuis kijkt, hierdoor hoeft er minder gebukt te worden.

Spotfiner SF-803:

De Spectra DG-813 wordt standaard geleverd met de Spotfinder SF803, hier mee worden de volgende functies beschikbaar gemaakt.

• “Spot Align” met deze functie lijnt de DG813 automatisch uit op het midden van de Spot Finder in de buis of op de richting van de put bij gebruik in een diepe korte sleuf of configuratie van bovenaf.
• “Spot Match” een geweldige functie voor het controleren of de leiding op de juiste helling is geïnstalleerd of voor het vaststellen van de helling van een bestaande riolering. Kan ook worden gebruikt om de helling tussen putten te berekenen.
• “SpotLok”   kan worden gebruikt om eenvoudig een steile hellingreferentie te bepalen of de straal te vergrendelen in de gewenste positie, zoals bij solarparken, waar de straal onderhevig kan zijn aan afwijking.
• “Spot zoeken”  met deze functie kan de straal handmatig over lange afstand handmatig gelokaliseerd worden.

RC-803 afstandsbediening:

Alle Spectra DG813  riool- lijnlasers worden standaard geleverd met de RC803 afstandsbediening.  Met de nieuwe RC803-afstandsbediening biedt volledige functiecontrole en gebruikt infraroodlicht in de buis tot een maximale afstand van 150 meter. Voor “over-the-top” instellingen maakt de afstandsbediening gebruik van radiocommunicatie tot een afstand van 130 meter.  Dezelfde grafische gebruikersinterface als op de laser wordt ook gebruikt op de afstandsbediening van de RC803. Alle functies welke te bedienen zijn op de laser kunnen ook met de RC 803 afstandsbediening gebruikt worden.

Afschot berekenen:

Afschot is een maat om de steilheid van een hellend vlak weer te geven. Het afschot of de hellingsgraad wordt uitgedrukt in percentages (%). Er wordt daarom ook wel gesproken van het stijgingspercentage (S). Het afschot of de hellingsgraad van een taluut, op- en afrit, weiland of autoweg is gelijk aan het hoogteverschil (ΔH) gedeeld door de horizontale afstand (L) maal 100%. Het afschot of de hellingsgraad van 5,0% beduidt dat tussen vertrek en eindpunt de weg 5 meter hoger ligt per 100 meter horizontaal afgelegde weg. De formule S = (ΔH / L) × 100% kan op afschot berekeningen toegepast worden. !Let wel op bij het delen van ΔH en L dat er gedeeld wordt door dezelfde eenheid, dus m door m delen niet cm door m!

Een voorbeeld: Een rioolbuis moet bijv een afschot hebben van -10 mm/m (omgerekend naar m/m), dit is gelijk aan -1m (ΔH) per 100m (L) het afschot (S) wat op de laser ingesteld dient te worden is (-1m/100m) x 100% = -1,0%
